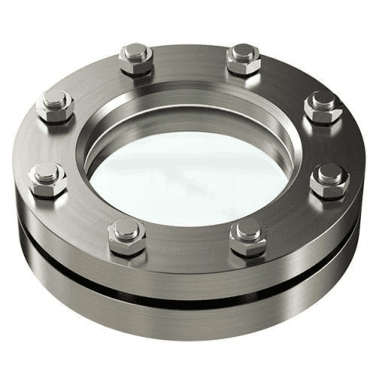

Weld-on Pressure Vessel Sight Glass Fitting
SKU: IND-00434
Fitting Kaca Penglihatan Bejana Tekanan Las. Aplikasi: Fitting kaca penglihatan bertekanan rendah tipe las untuk mengamati bagian dalam tangki, bejana tekanan, silo, rangkaian roda gigi, separator, saluran pipa, dan lain-lain. Kondisi Pengoperasian: Suhu: ≤150oC. Kaca soda-kapur. (bergantung pada kaca. (DIN8902) dan gasket). (DIN7080 atau yang serupa). ≤400oC. Tekanan: tekanan yang lebih besar dapat dibuat berdasarkan pesanan. Baja tahan karat 316L atau SS304, baja karbon. Viton/FKM: ≤200°C. Karet fluoroeter (FFKM): -60 hingga 300 ℃. PTFE: <180 ℃. Grafit diperkuat: 600℃. Karet silikon: -40 hingga 220oC. NBR, C4400, EPDM atau lainnya. A4-70. Material khusus berdasarkan permintaan.
Fitting kaca pengintai tekanan rendah yang dilas untuk mengamati bagian dalam tangki, bejana tekan, silo,
Kaca pengintai dapat dilengkapi wiper dan lampu, serta dapat menggunakan leher las.
flange penutup dengan hati-hati. Kemudian baut (5) dikencangkan secara bertahap
Dimensi Fitting sight glass Standar Visilume dengan Rakitan Wiper
- Aplikasi
- Kondisi Pengoperasian
- Suhu
- Tekanan
- Viton/FKM
- ≤200 °C
- Karet fluoroeter (FFKM)
- -60 hingga 300 °C
- PTFE
- <180 °C,
- Grafit diperkuat
- 600 °C
- Karet silikon
- -40 hingga 220 °C
- Pemasangan
- las flange dasar (1) ke dinding bejana, pasang gasket (2), cakram kaca pengintai (3), dan
- Fitting
- diameter pengamatan
- Material
- Flensa dasar (pengelasan), baut, flensa penutup, cakram kaca, gasket.
- 3. Fitting kaca pengamat bejana bertekanan
- rangkaian roda gigi, separator, dan saluran pipa, dll.
- KONDISI PENGOPERASIAN
- ≤150 °C
- Kaca soda-kapur
- (tergantung
- (DIN8902)
- pada kaca
- ≤280 °C
- °
- Kaca borosilikat
- dan gasket)
- (DIN7080 atau yang setara)
- ≤400 °C
- Kaca kuarsa
- Lihat tabel di bawah
- tekanan yang lebih tinggi dapat
- dibuat berdasarkan pesanan.
- Komponen
- BAHAN
- FLANGE
- Baja tahan karat 316L atau SS304, baja karbon.
- Gasket
- NBR, C4400, EPDM, atau bahan lainnya
- Sekrup
- A4-70
- Bahan khusus berdasarkan permintaan
- Untuk tipe lainnya, lihat katalog kaca pengintai.
- kencangkan baut secara menyilang beberapa
- kali. Ukuran
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- Peringkat tekanan
- bar
- 5
- 5
- 5
- 5
- 5
- 5
- 4
- 4
- 3
- 3
- Diameter pandang
- d1
- 50
- 80
- 100 125
- 150
- 175
- 200
- 225
- 250
- 300
- Cakram kaca pengamat
- d2
- 60
- 89
- 114 150
- 175
- 200
- 225
- 250
- 275
- 325
- S (TSL)
- 10
- 12
- 12
- 15
- 15
- 15
- 15
- 19
- 19
- 19
- Diperkeras
- S (TBS)
- 10
- 12
- 12
- 20
- 20
- 25
- 25
- 20
- 20
- 30
- kaca borosilikat
- Flensa
- D
- 100 150 177 202
- 228
- 254
- 280
- 304
- 345
- 405
- h1
- 16 16 16 16
- 16
- 16
- 16
- 19
- 19
- 19
- h2
- 25
- 25
- 25
- 25
- 25
- 25
- 25
- 30
- 30
- 30
- Baut
- K
- 78
- 127 152 178
- 204
- 229
- 256
- 280
- 304
- 366
- No.
- 4
- 4
- 4
- 8
- 8
- 8
- 8
- 8
- 8
- 8
- Ukuran
- M12 M12 M12 M12 M12
- M12
- M12
- Panjang
- 30
- 30
- 30
- 35
- 35/45 35/45 35/45 40/45 40/45 45/55
- Ukuran
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- Peringkat tekanan
- bar
- N/A
- 5
- 5
- 5
- 5
- 5
- 3
- 3
- 2
- 2
- Diameter Pengamatan
- d1
- 50
- 80
- 100
- 125
- 150
- 175
- 200
- 225
- 250
- 300
- Cakram kaca pengamat
- d2
- N/A
- 89
- 114
- 150
- 175
- 200
- 225
- 250
- 275
- 325
- S (TSL)
- N/A
- 12
- 12
- 15
- 15
- 15
- 15
- 15
- 15
- 15
- Diperkeras
- S
- (TBS)
- N/A
- 12
- 12
- 15
- 20
- 20
- 15
- 15
- 20
- 15
- kaca borosilikat
- TBS
- -Borosilikat Diperkeras/ TSL-Soda-kapur Diperkeras
- Informasi Pemesanan
